JEMA LIFT trappeheis er en unik 2-i-1 løsning. Dem tilpasses andre trappetrinnene og er dermed en skjult heis innbygd i trappen. Den kan produseres med opptil 3 trinn og løfter stabilt både personer og tunge last. Den kan utformes for både utendørs og innendørs bruk.
Trappen er alltid utformet for den spesifikke oppgaven og levert som totalenreprise. Vi produserer den i vårt egne verksted, og våre erfarne installatører tar seg av monteringen på stedet. JEMA LIFT trappeheis er den foretrukne løsningen på Danmarks beste arkitektshus.

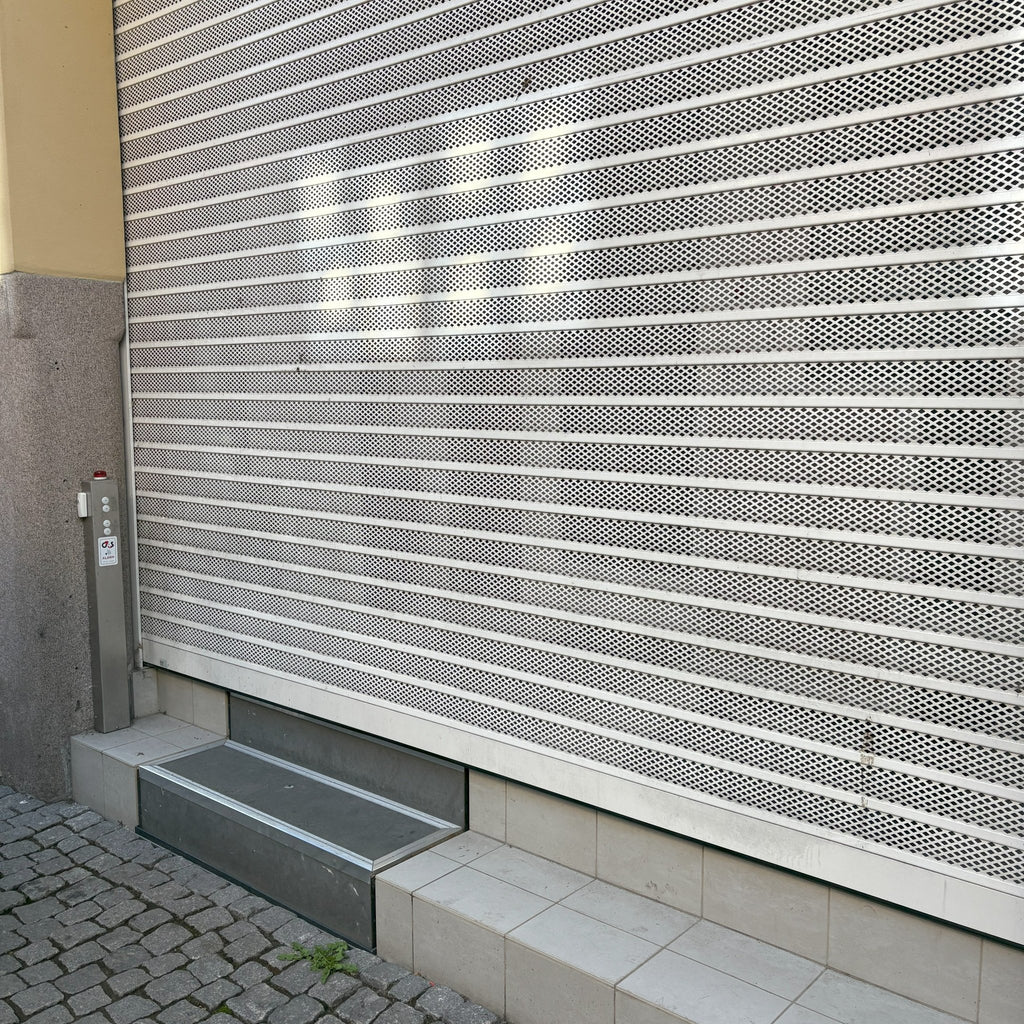

Denne trappeheisen er montert utendørs foran en butikk på Frederiksgade i Aarhus.
Tekniske spesifikasjoner:
Sakstype
|
SP-TR2-1411T0.3
|
| Kapasitet - jevnt fordelt last |
300 kg |
| Lengde |
1400 mm |
| Bredde |
1100 mm |
|
|
Lages også på spesialmål - Kontakt oss
Teknisk rom
Pumpeaggregat og heisstyring plasseres utvendig, gjerne i tekniske rom.
Hydraulisk føringsrør:
Et føringsrør min. Ø80 mm legges i gropen. Rørene føres direkte til teknisk rom. Plassering av rørene er i utgangspunktet valgfritt, dog skal angitt høydeplassering i gropen overholdes. Unngå skarpe sprekker på røret.
Føringsrør for drift/dørlås til port:
Det lages en rute for strøm fra teknisk rom eller grop til plassering av styringene. Forberedelser gjøres slik at styringer kan integreres i veggen.
TIPS:
Det kan være en fordel å ha et avløp/pumpekum i bunnen av gropen, og evt forsterke betongkanter med vinkelstål.
Toleranser:
Lengden og bredden på gropen må overholdes og toleranse settes slik at gropen ikke på noe tidspunkt blir mindre enn spesifisert. Vegger skal være vinkelrette og lineære.
Drift av trappeheis:
På JEMA LIFT skiller vi mellom to typer av rullestolbrukere/nedsatt funksjonsevne:
- Gruppe 1: De som er selvhjulpne og selv kan betjene heisen
- Gruppe 2: De som trenger hjelp med driften
Vår trappeheis er typisk rettet mot gruppe 2. Heisen betjenes av instruert personell, da den er en del av risikovurderingen (CE-merking). Det kan være en resepsjonist, en vaktmester eller annet personale.
Betjeningsfunksjoner krever minst følgende funksjoner: Løft opp, løft ned, trinn opp, trinn ned. Plassert på nivå 1.
Kontaktelement monteres i Ø22,5 mm hull. Installasjonsdybde: ca 40 mm.
Tilleggsfunksjoner:
- Avhengig av heisens plassering kan du også lage en innkallingsfunksjon slik at personalet kan kalles til heisen.
- I noen situasjoner kan varselsignal være nødvendig i form av lys eller lyd når heisen er i bruk.
- Heis opp/ned drift på nivå 2, eventuelt også på plattformen.
- Bryter, evt. med nøkkel. Dette kan velges hvis du vil at utenforstående ikke skal bruke heisen (f.eks. barn eller hvis heisen er plassert utendørs)
Det skal etableres føringsveier for kabler mellom styringer, brytere, signaler mm. til styringen.
Dimensjonering av frontplate med trykknapper:
Våre trykknappbrytere kan integreres i et profilrør eller monteres i en Harmony XAP XAPE30x aluminiumsfrontplate, som skrus fast i veggen. Husk å installere en Harmony XAP_XAPE90x veggboks.
Valget av frontplate bestemmes av antall funksjoner som ønskes.
Levering og montering
Prisen er inkl. levering og montering
